Soporte de eje de orificio dividido SK

Detalles del producto

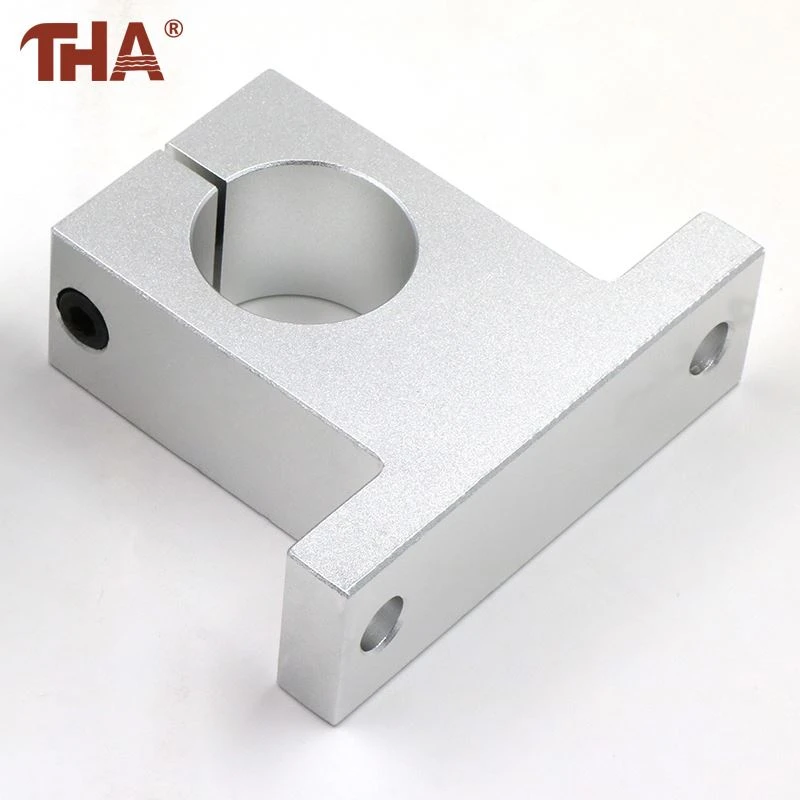

Una unidad SK consta de un pedestal de aluminio, una abertura circular mecanizada y un tornillo de bloqueo lateral. La abertura lleva la varilla mientras que la cara inferior se asienta directamente sobre el marco del equipo.



Las referencias disponibles van desde SK8 hasta SK60. El número que sigue a SK corresponde al diámetro nominal del agujero en milímetros. No indica la altura del pedestal ni la distancia del orificio de montaje-.



Esta pieza no tiene elementos rodantes. Permanece fijo después de la instalación, mientras que el movimiento se realiza a través de un casquillo, carro o cojinete separado colocado en otra parte de la misma varilla.



Descripción del Producto

Durante el montaje, deje los pernos del pedestal ligeramente flojos y pase la varilla a través de los orificios. Las dos unidades pueden entonces asentarse en una línea central común. Asegure primero las bases del pedestal y luego cierre los tornillos laterales. Esta orden evita que la varilla se aleje de su posición prevista.



Para trabajos de sustitución, no basta con adaptar el orificio. Compare la altura central, el ancho total y la disposición de los orificios-de la base con la instalación existente. Un pedestal SK no debe considerarse dimensionalmente intercambiable con un soporte de brida SHF.



La apertura ranurada también facilita el desmontaje posterior. Al soltar el tornillo lateral se elimina la fuerza de agarre, lo que permite retirar la varilla sin reemplazar el pedestal completo.

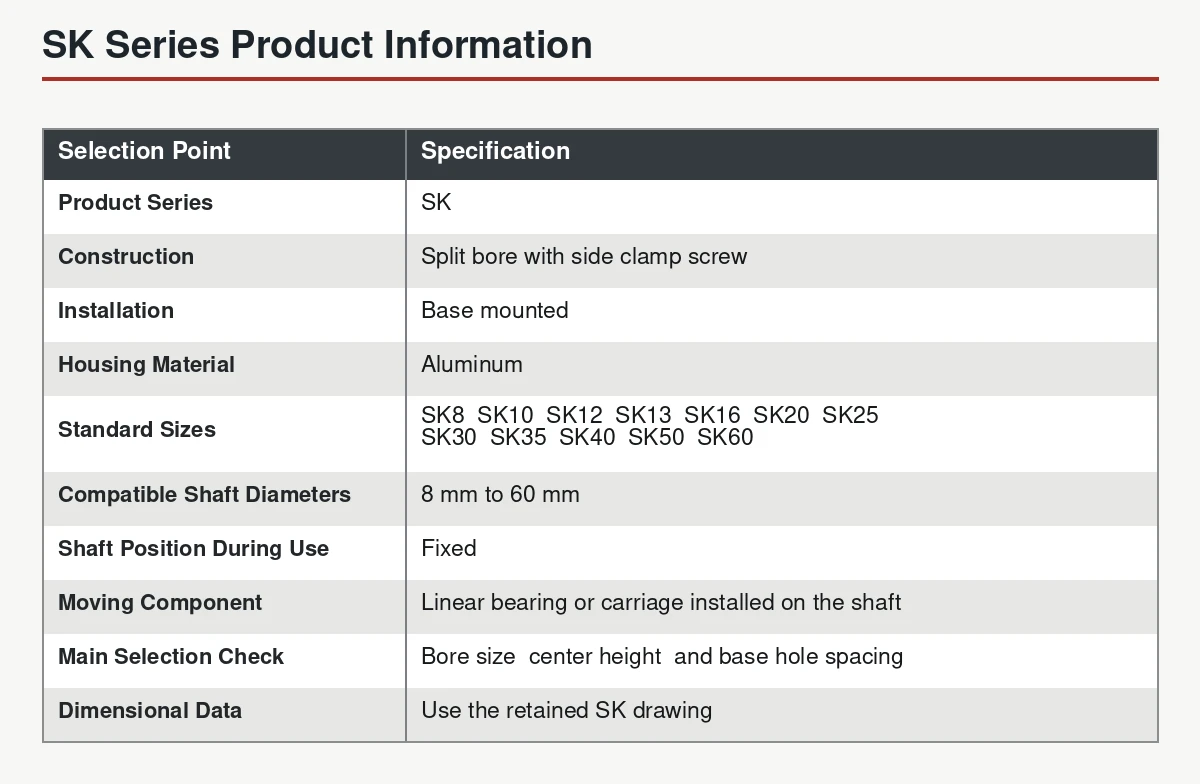

Información del producto



Preguntas frecuentes

¿Qué representa el número SK?
Indica el diámetro nominal del eje. Por ejemplo, SK20 está diseñado para un eje de 20 mm.

¿Este soporte se desliza durante el funcionamiento?
No. El cuerpo SK fija el eje a la base de la máquina. El movimiento se produce mediante un rodamiento o carro lineal independiente.

¿Cuándo se debe apretar el tornillo de la abrazadera?
Apriételo después de que el eje y ambos soportes hayan quedado alineados. Esto ayuda a evitar que el eje quede bloqueado en ángulo.

¿Puede un soporte SK sustituir directamente a un soporte SHF?
No necesariamente. Su dirección de montaje, altura central y patrón de pernos son diferentes, por lo que las dimensiones de instalación deben coincidir.

¿Se puede suministrar el soporte con un eje a juego?
Sí. Construimos según los dibujos del cliente bajo OEM/ODM y aceptamos pedidos tan pequeños como una sola pieza para tamaños estándar.



Sobre nosotros

Lishui Guangyuan Industry & Trade Co Ltd suministra ejes redondos, soportes de eje y componentes de movimiento lineal-para proyectos de maquinaria y automatización. Los soportes SK se pueden pedir por separado o prepararse con ejes y rodamientos lineales compatibles.
