Juntas de extremo de varilla hembra serie SI

Detalles del producto

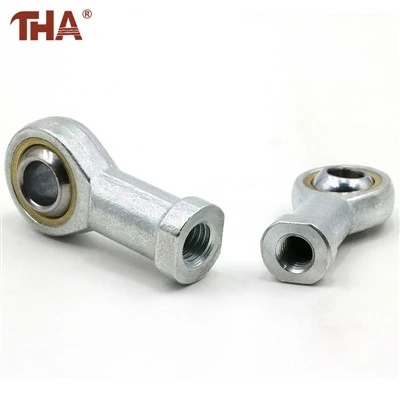

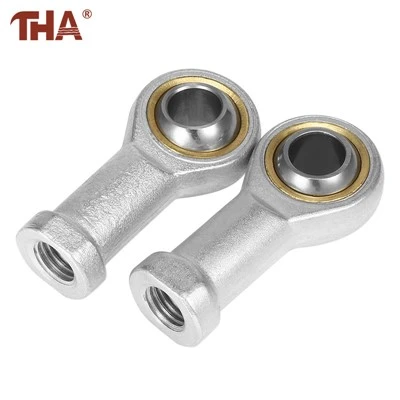

La estructura SI consta de un cuerpo roscado y un cojinete esférico integrado. El elemento esférico permite que las piezas conectadas giren alrededor del centro de la articulación en lugar de requerir una alineación perfecta entre dos ejes fijos.



La configuración de rosca hembra-coloca la rosca interna dentro del vástago. Durante el montaje, la varilla roscada correspondiente ingresa al cuerpo y cambia la longitud instalada del varillaje. Esto hace que los extremos de varilla SI sean adecuados para mecanismos donde es necesario ajustar la longitud de la conexión durante la instalación.



Las diferentes versiones SI pueden variar según el tamaño del orificio, la especificación de la rosca, la disposición del sello y el material del cojinete. La designación completa del modelo debe confirmarse antes del reemplazo porque los extremos de varilla-que parecen similares pueden no compartir las mismas dimensiones de instalación.



Descripción del Producto

La selección del extremo de la varilla debe comenzar con el movimiento real del mecanismo y no solo con el tamaño de la rosca. La junta debe permitir el movimiento angular requerido manteniendo suficiente resistencia en la dirección de trabajo.



Al ajustar la longitud del varillaje, debe quedar suficiente rosca dentro del cuerpo del extremo de la varilla. Una vez alcanzada la posición final, se debe asegurar la conexión para evitar la rotación durante la operación repetida.



La junta esférica compensa pequeñas diferencias de alineación entre piezas conectadas. Se utiliza comúnmente en bielas, cilindros y mecanismos articulados donde los componentes se mueven con un ángulo de giro limitado.



Antes del reemplazo, registre la marca completa del modelo, la dirección de la rosca, el tamaño del orificio, el espacio de montaje y el entorno operativo. La exposición al aire libre, la contaminación y la oscilación frecuente pueden requerir una disposición de sellado o lubricación diferente.



Información del producto

Artículo	Especificación
Serie	SI
Tipo de producto	Extremo de varilla roscada hembra
Estructura conjunta	Rodamiento esférico integrado
Método de conexión	Vástago de rosca interna
Tipo de movimiento	Conexión pivotante y oscilante
Método de ajuste	Ajuste de compromiso del hilo
Datos de selección principales	Tamaño de rosca, tamaño de orificio, ángulo de movimiento y dirección de carga



Preguntas frecuentes

¿Cuál es la diferencia entre los extremos de varilla con rosca SI y{0}}macho?

SI utiliza una rosca hembra interna, mientras que las versiones con rosca macho-tienen un vástago con rosca externa. El tipo correcto depende del diseño de la conexión.

¿Puede un extremo de varilla SI compensar una instalación incorrecta?

It can accommodate limited angular misalignment. It cannot correct a severely incorrect mounting position or excessive forced alignment.

¿Por qué es importante la participación del hilo?

La conexión roscada lleva la fuerza operativa. Un acoplamiento insuficiente reduce la estabilidad de la conexión del varillaje.

¿Se pueden utilizar los extremos de varilla SI para rotación continua?

Están diseñados principalmente para articulación y movimiento oscilante. La idoneidad real depende de la velocidad, el ángulo y las condiciones de lubricación.

¿Qué información se necesita para el reemplazo?

Proporcione el modelo completo, la especificación de rosca, el tamaño del orificio, las dimensiones de montaje y el entorno de trabajo.

¿Se pueden producir extremos de varilla personalizados según los dibujos?

Construimos según los dibujos del cliente bajo OEM/ODM y aceptamos pedidos tan pequeños como una sola pieza para tamaños estándar.
