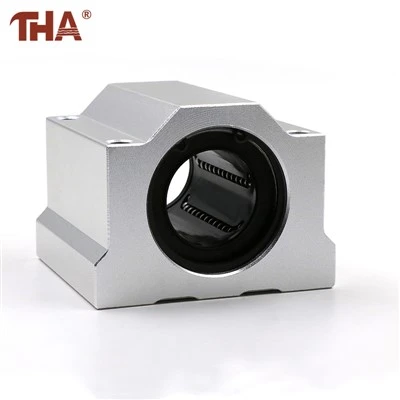

Bloque de rodamiento lineal cerrado SCE16UU

Detalles del producto

La carcasa SCE16UU rodea un rodamiento lineal cerrado y lo soporta como una unidad de montaje. Cuatro orificios en la cara superior permiten fijar una mesa, placa o accesorio directamente al bloque. El rodamiento interior recircula las bolas alrededor del eje, lo que reduce la resistencia al deslizamiento durante el movimiento en línea recta-.



Este es un bloque cerrado diseñado para usarse en un eje redondo que puede pasar completamente a través del rodamiento. Se diferencia del SCE16VUU procesado anteriormente, cuya configuración de carcasa no es la misma. Tampoco es un sistema de rieles completo: el eje, los soportes del eje y el riel de soporte de aluminio son componentes separados a menos que se incluyan específicamente en el pedido.



Descripción del Producto

Una instalación típica utiliza dos ejes paralelos con uno o más bloques de cojinetes en cada eje. La alineación entre los ejes es importante porque el SCE16UU no compensa un gran error de montaje. Si los ejes no son paralelos, los bloques pueden quedar apretados en parte del recorrido o generar una carga desigual en los circuitos de bolas.



Utilice el bloque con un eje del diámetro correcto y una condición superficial adecuada. Antes del ajuste final, mueva el carro a lo largo de su carrera completa y confirme que la resistencia se mantenga constante. La lubricación debe mantenerse de acuerdo con la velocidad de operación, la carga, la frecuencia de desplazamiento y la cantidad de contaminación presente.



La designación UU indica sellos en ambos extremos del rodamiento. Estos sellos ayudan a limitar la entrada de polvo, pero no hacen que el bloque sea impermeable ni adecuado para la contaminación abrasiva sin protección adicional.



Información del producto

Artículo	Información
Modelo de producto	SCE16UU
Tipo de producto	Bloque de rodamiento lineal de bolas cerrado
Diámetro nominal del eje	16mm
Formulario de vivienda	Bloque de aluminio rectangular
Movimiento del rodamiento	Movimiento lineal de recirculación de bolas.
Configuración del sello	Sellado en ambos extremos
Requisito del eje	Eje lineal redondo con diámetro adecuado
Método de montaje	Cuatro orificios de montaje superiores
Movimiento adecuado	Viaje lineal recto
Modelos publicados relacionados	SCE08UU SCE10UU SCE12UU SCE16UU SCE20UU SCE25UU SCE30UU SCE40UU SCE50UU SCE60UU
Artículos no incluidos automáticamente	Soportes de eje y carril de soporte.
Verificación de la instalación principal	Alineación y lubricación del paralelismo del diámetro del eje
Limitación de uso	No está destinado a compensar desalineaciones importantes del eje.



Preguntas frecuentes

1. ¿El SCE16UU incluye un eje y un riel de soporte?
No. Esta página es para el bloque de rodamientos. Los ejes, los soportes de los extremos y los componentes-del riel soportado deben especificarse por separado a menos que la cotización indique lo contrario.

2. ¿Qué tamaño de eje coincide con el SCE16UU?
La designación SCE16UU corresponde a un eje redondo nominal de 16 mm.

3. ¿Qué indica UU?
UU indica sellos en ambos extremos del rodamiento lineal interno.

4. ¿Es SCE16UU lo mismo que SCE16VUU?
No. Utilizan diferentes configuraciones de vivienda. Sus dimensiones y disposiciones de instalación no deben considerarse intercambiables.

5. ¿Este bloque de rodamiento puede funcionar sobre un eje sin soporte?
Puede funcionar sobre un eje redondo adecuado, pero la disposición requerida del soporte del eje depende de la luz, la carga y la deflexión permitida. Luces más largas o cargas más pesadas pueden requerir soporte de eje continuo.

6. ¿Qué se debe comprobar antes de realizar el pedido?
Confirme el modelo completo, el diámetro del eje, la cantidad requerida, la disposición de los orificios de montaje-y si también se necesitan ejes o soportes.

7. ¿Hay componentes personalizados disponibles?
Construimos según los dibujos del cliente bajo OEM/ODM y aceptamos pedidos tan pequeños como una sola pieza para tamaños estándar.



Sobre nosotros

Lishui Guangyuan Industry & Trade Co., Ltd. suministra rodamientos lineales, ejes redondos, soportes de eje y otros componentes de movimiento-lineal. Se pueden revisar los planos de ensamblaje completos para confirmar el bloque de rodamiento, el diámetro del eje y la disposición de montaje antes de la producción.
