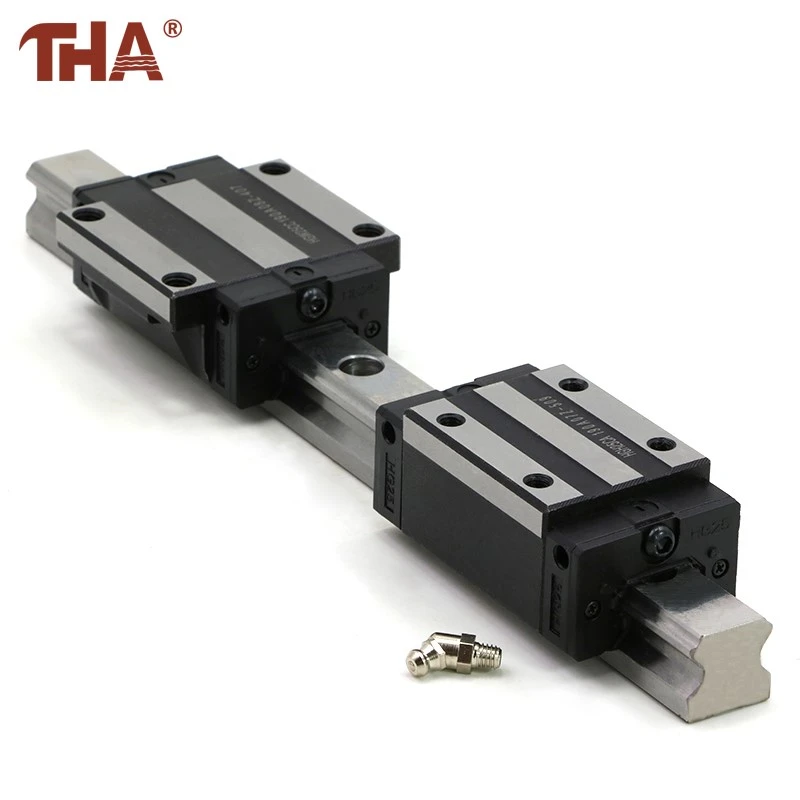

Hay dos tipos de altura combinada decarril guía lineal: tipo de montaje alto y tipo de montaje bajo. Como su nombre lo indica, la altura combinada del tipo de ensamblaje alto (desde la parte inferior del riel deslizante hasta la parte superior del control deslizante) es mayor, mientras que la del tipo de ensamblaje bajo es menor; dependiendo de la especificación, la diferencia es entre 2 ~ 7 mm y 7 milímetros. La razón de esta diferencia es que la especificación de altura del control deslizante es diferente, lo que generalmente no tiene nada que ver con el riel deslizante.
El riel guía lineal de alto ensamblaje es un riel guía lineal de contacto con forma de diente de un solo arco de cuatro hileras y también es un riel guía lineal de precisión de alta resistencia con un buen diseño estructural. En comparación con otros rieles guía lineales, mejora la capacidad de soporte y rigidez, y las características de soporte de cuatro vías y la función de autoalineación automática pueden absorber el error de ensamblaje de la superficie de instalación y cumplir con los requisitos de alta precisión. Los conceptos de alta velocidad, alta carga, alta rigidez y alta precisión se han convertido en la tendencia de desarrollo de productos industriales.
El riel guía lineal de bajo montaje está diseñado con cuatro filas de bolas de acero, que tiene las características de alta rigidez, alta carga, cuatro direcciones y otras cargas, y tiene la función de centrado automático, lo que puede absorber el error de montaje de la instalación. Superficie y cumple con los requisitos de alta precisión. La combinación de reducir la altura combinada y acortar la longitud del control deslizante es muy adecuada para equipos con menos requisitos mecánicos y de espacio en la industria de la automatización de alta velocidad.
El riel guía lineal altamente ensamblado es adecuado para su uso en entornos con gran espacio de instalación y carga pesada, como amoladoras, fresadoras, tornos, mandrinadoras, perforadoras, máquinas de procesamiento integral, etc.
El riel guía lineal de montaje bajo es adecuado para su uso en entornos con poco espacio para dispositivos y carga pequeña, como máquinas de grabado, maquinaria de embalaje, maquinaria de semiconductores, etc.
En términos generales, la altura combinada de la guía deslizante lineal determina el ensamblaje alto o bajo, y el factor decisivo es la altura permitida del plano de uso. Con el mismo tamaño, la altura del control deslizante es diferente. Para un ensamblaje alto, el riel guía y el control deslizante se ensamblan juntos, y el ensamblaje con una altura relativamente baja será ligeramente más alto.
